一、產品簡介

 汽輪機螺栓電加熱器中華人民共和國機械電子工業部 1988-07-20批準 1989-07-01實施

注：1、本表所列電加熱器參數適用于中心孔直徑d=22.6±0.2mm的螺栓，凡不符合本表所列中心孔直徑與規格參數的電加熱器，由用戶與制造廠商定。

2、本表所列的電加熱器表面功率密度選用8-11W/cm2。

二、產品介紹

本標準規定了汽輪機螺栓電加熱器型號、參數、技術要求及檢驗規則。

    本標準適用于汽輪機螺栓裝拆加熱的電加熱器。其它承壓容器的大螺栓電加熱器，也可參照采用。

三、型式及尺寸參數

型號規格及參數按下表規定：

中華人民共和國機械電子工業部 1988-07-20批準  1989-07-01實施

注：1、本表所列電加熱器參數適用于中心孔直徑d=22.6±0.2mm的螺栓，凡不符合本表所列中心孔直徑與規格參數的電加熱器，由用戶與制造廠商定。

     2、本表所列的電加熱器表面功率密度選用8-11W/cm2。

四、技術要求

    （一）應符合下列要求：

    1、電加熱器所用原材料應符合下列要求：

       ①　絕緣材料氧化鎂的成份應符合HG3-1294-80《氧化鎂》規定；

       ②　氧化鎂須經烘干后使用；

       ③　電加熱器所用的電熱材料為0Cr27A17Mo2高電阻電熱合金絲，其工作溫度為400°C，技術要求按GB1234《高電阻電熱合金》規定；

       ④　電加熱器保護套管材料為1Cr18Ni9Ti耐熱不銹鋼管。其技術要求按YB804《不銹耐酸鋼無縫鋼管》規定。使用其它材料由制造廠與用戶商定；

       ⑤　電加熱器用的保護套管內部去除毛刺后，再用汽油或煤油清洗干凈，并吹干后才能使用。

    2、電加熱器成品應符合下列要求：

       ①　電加熱器的額定工作電壓為220±20V。直流100V，低壓50V；

       ②　電加熱器插入長度在1m以內的，其中心線直線度不大于?0.3mm；插入長度在1-2m的，其中心線直線度不大于?0.4mm；

       ③　插入部分直徑偏差為-0.20mm/-0.50mm；

       ④　插入部分長度偏差為±5mm，發熱長度偏差為±5mm，底部冷端長度為25-30mm；

       ⑤　電加熱器在使用時要求發熱均勻，不允許有局部過熱現象。

    （二）對電加熱器進行壽命試驗時，每次加熱時間為10-20min。電加熱器在間斷加熱情況下，在螺栓中心孔與電加熱器的外徑總間隙在0.8-1.3mm條件下，累計壽命不少于50h。

    （三）合金電阻絲與引出線連接處應牢固可靠，不得有松動。外殼必須有良好接地。

    （四）電加熱器鋼套管經冷撥縮管后，用著色探傷或用5倍以上放大鏡檢查其表面，不得有裂紋等缺陷?？s管時應單向成型。

    （五）電加熱器冷端封口處要求密封嚴密，以免潮氣進入，破壞絕緣。

    （六）電加熱器制造完成后，經過一個半月后，在常溫下用500V兆歐表再測定其絕緣電阻（可在制造廠或用戶處進行）應不低于50MΩ。

三、試驗方法與驗收規則

    每個電加熱器在裝配完畢后，在常溫下用500V兆歐表測量其絕緣電阻不得低于50MΩ。并經受1500V耐壓試驗，歷時1min而無擊穿或閃路現象。然后在空氣中于額定工作電壓下通電加熱2-3min，不得有過熱現象，且絕緣電阻不得低于0.5MΩ，泄漏電流每千瓦不大于0.5mA。并檢測其功率，是否符合訂貨要求（偏差±5%），試驗后，檢查電加熱器各部分是否完整無缺。

    每個電加熱器應經制造廠質量檢查部門檢查合格，并附有合格證，方可發貨。

四、標志、包裝與保管

（一）每個電加熱器銘牌上標明：

      a、制造廠名；

      b、電加熱器型號；

      c、出廠編號；

      d、工作電壓；

      e、額定功率；

      f、被加熱螺栓直徑；

      g、插入長度；

      h、發熱長度；

      i、制造日期。

（二）電加熱器包裝應按專業標準《汽輪機包裝技術條件要求》，以保證電加熱器在運輸過程中，不致?lián)p壞和受潮。箱內應附有產品使用說明書及合格證。

（三）電加熱器應貯藏在空氣流通、干燥的倉庫中。

汽輪機螺栓電加熱器 汽輪機螺栓低壓電加熱器及配電箱生產廠家

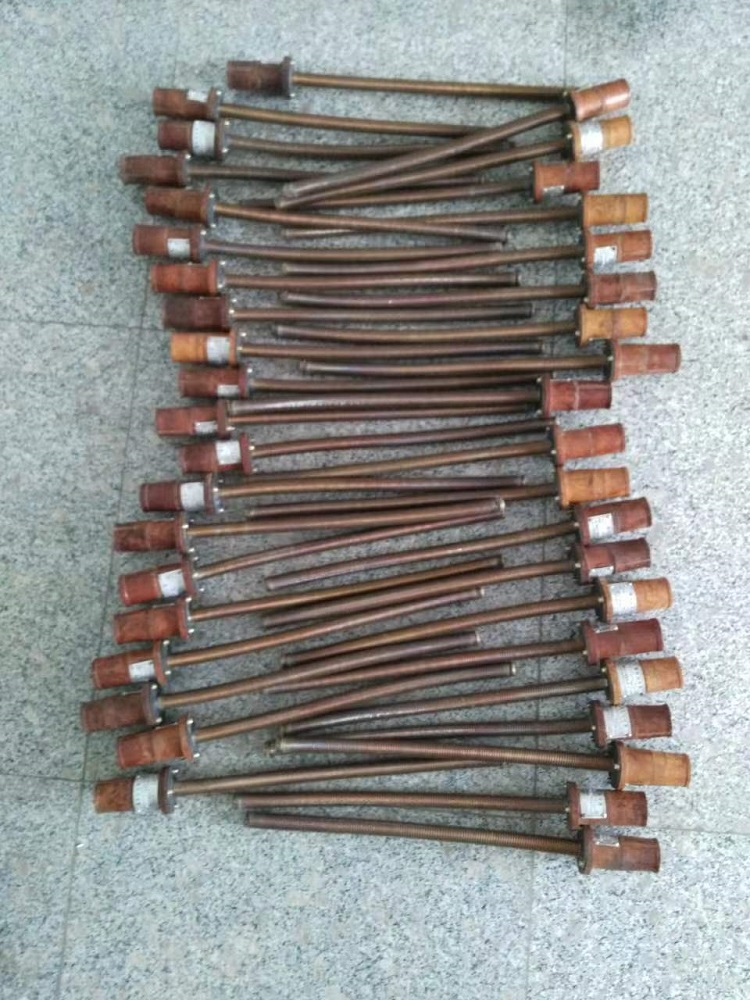

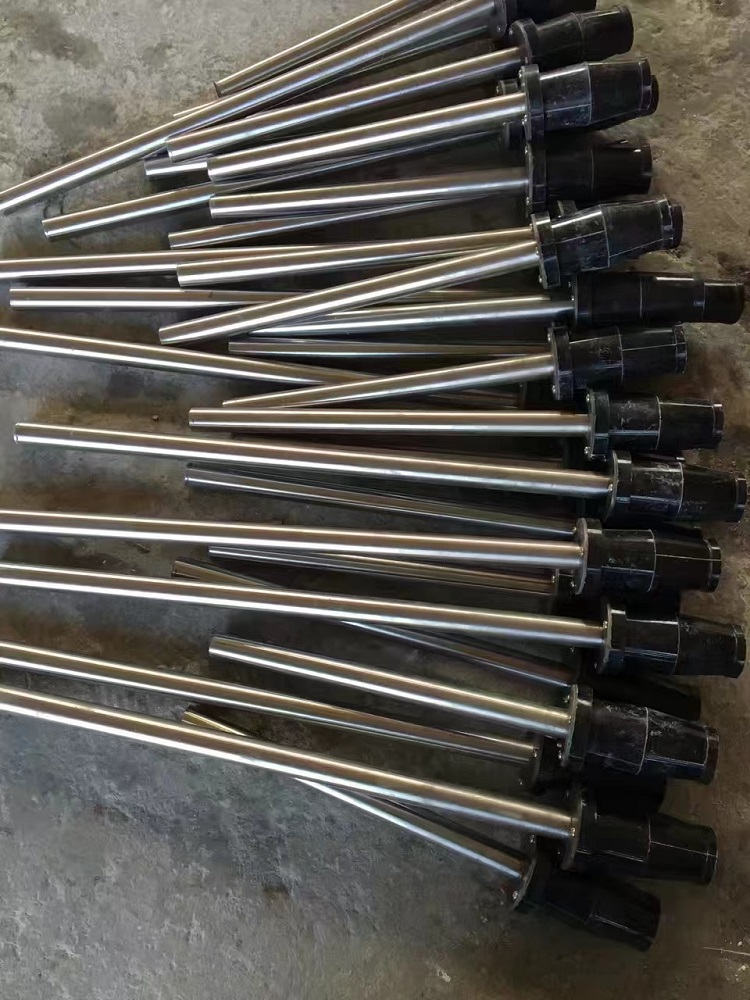

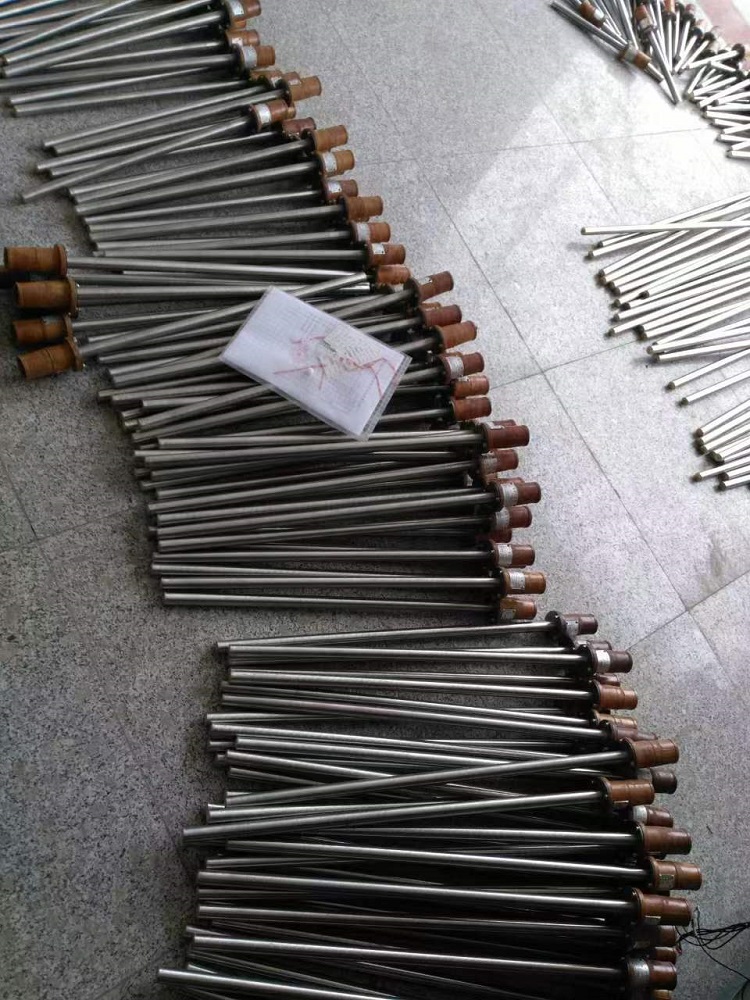

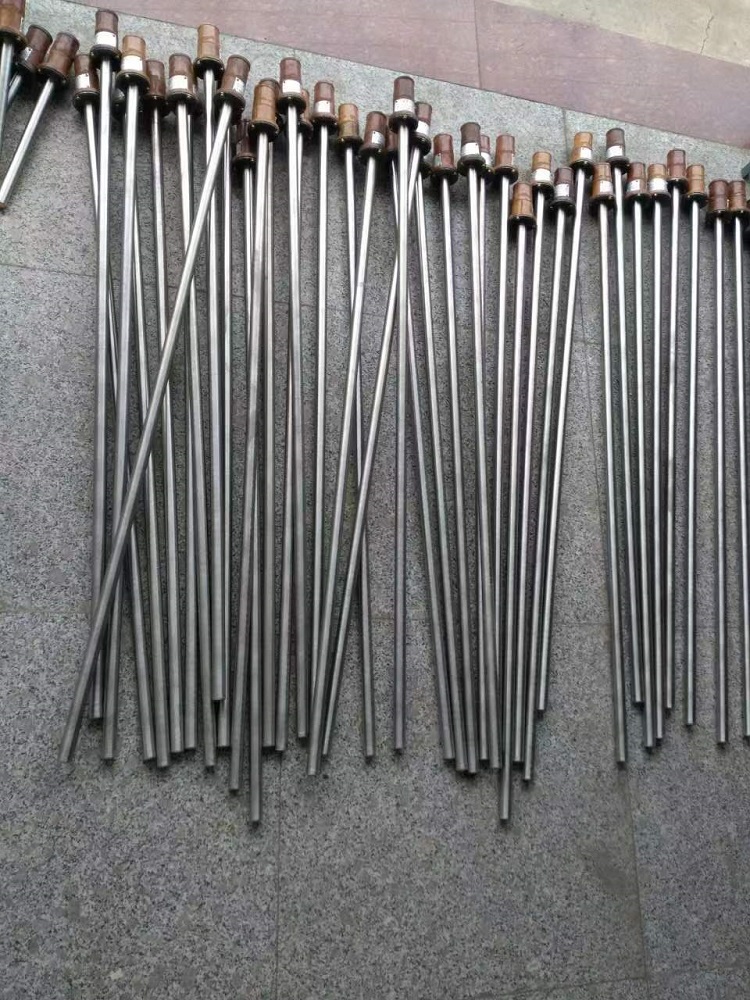

低壓直流加熱器主要技術要求：

    1、加熱器的額定工作電壓為直流 50V±5V；

    2、插入部分直徑公差為±0.2mm；

    3、插入部分長度公差為±10mm，發熱長度公差為±10mm±，底部冷端為30mm；

    4、加熱器在通電5-10分鐘要求發熱均勻，不允許有局部過熱現象；

    5、加熱器在間斷加熱情況下，累計使用壽命大于100小時；|

    6、加熱器鋼套管經冷撥縮管后，不得有裂紋等缺陷；

    7、為了便于使用，加熱器安裝絕緣手柄；

    8、加熱器制造出廠應有、標明電壓、功率、直徑、長度、制造日期，經檢測并有合格證。

    電加熱器在使用過程中一定要注意電加熱器正負（插頭接線要正確）。使用完后的加熱器要垂直存放，保管加熱器要在空氣流通相對濕度不大于85%干燥通風處。

三、HAK-1型低壓直流加熱器控制柜

    一、控制柜采用大功率交流降壓器，將三相380V降壓到三相60V，再將三相交流60V經過大功率可控硅整流后，轉換成直流可調36V至55V，輸出采用大電流轉速接頭連接加熱器正極，加熱器負極由控制柜負極電纜分別夾接到負極接線柱上。

    二、技術數據

       輸入電源： 三相380V 50Hz

       輸入功率： 20-50KW

       輸出直流電壓調節范圍： 36V-55V

       輸出路數： 6-12路

       輸出總電流： 300A-920A

    四、控制柜的安裝和使用

        根據技術數據，采用三相三線銅芯電纜，相線截面積大于25mm2，在有短路保護電源輸出處連結到控制柜輸入相位上，并將控制柜外殼有效接地，控制柜送電后，合上空氣開關，再將乒乓開關撥向開，即可控硅觸發器可以工作，調節電位器、直流電壓指示平穩上升，由0到55V，即可操作加熱器1-12號開關，控制加熱器電源，在加熱器工作前一定要先將加熱器正負極分清，如果發現電壓不穩定，直線上升，即要關閉總電，調換一下控制柜輸入電源B、C相，讓相位志觸發器相對應。

    五、控制柜維修與保養

        控制柜總電路輸出分電路，都有過流、短路保護、輸出1-12號電路，若發現無電流顯示，加熱器不工作，則檢查對應短路保護，在工作期間，散熱風機一定要不停運轉，如風機不轉，可控硅觸發器無電源，則要檢查輔助電路熔斷器，加熱器停止工作后，要關閉所有控制柜上的開關，存入在干燥通風處，切勿受潮。

    六、低壓直流控制柜維修線路圖電器元件表

        控制柜電器元件表

控制柜電器元件表

HAK型螺栓加熱器配電柜

    適用三相四線380V，50Hz電力線路控制單相220V、110V、50V，6-12根加熱器，將加熱器的工作情況用指示燈電流表示出來，過流短路有保護是螺栓加熱器使用理想的配套設備。

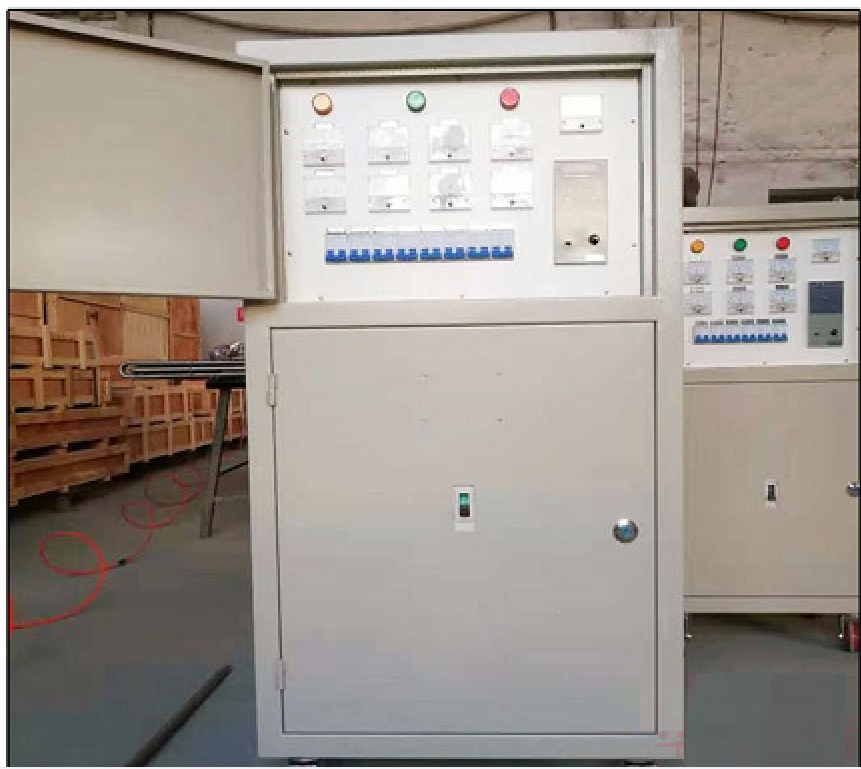

HAK-I低壓直流加熱器控制柜
